6.プリンタ・キャッシュドロア接続方法

iOS版 Windows版

6-1 ビジコム CT-S253 (LAN)

ここでは、ビジコム　CT-S253 レシートプリンター（LAN）とキャッシュドロアの接続方法と、設定方法をご案内します。

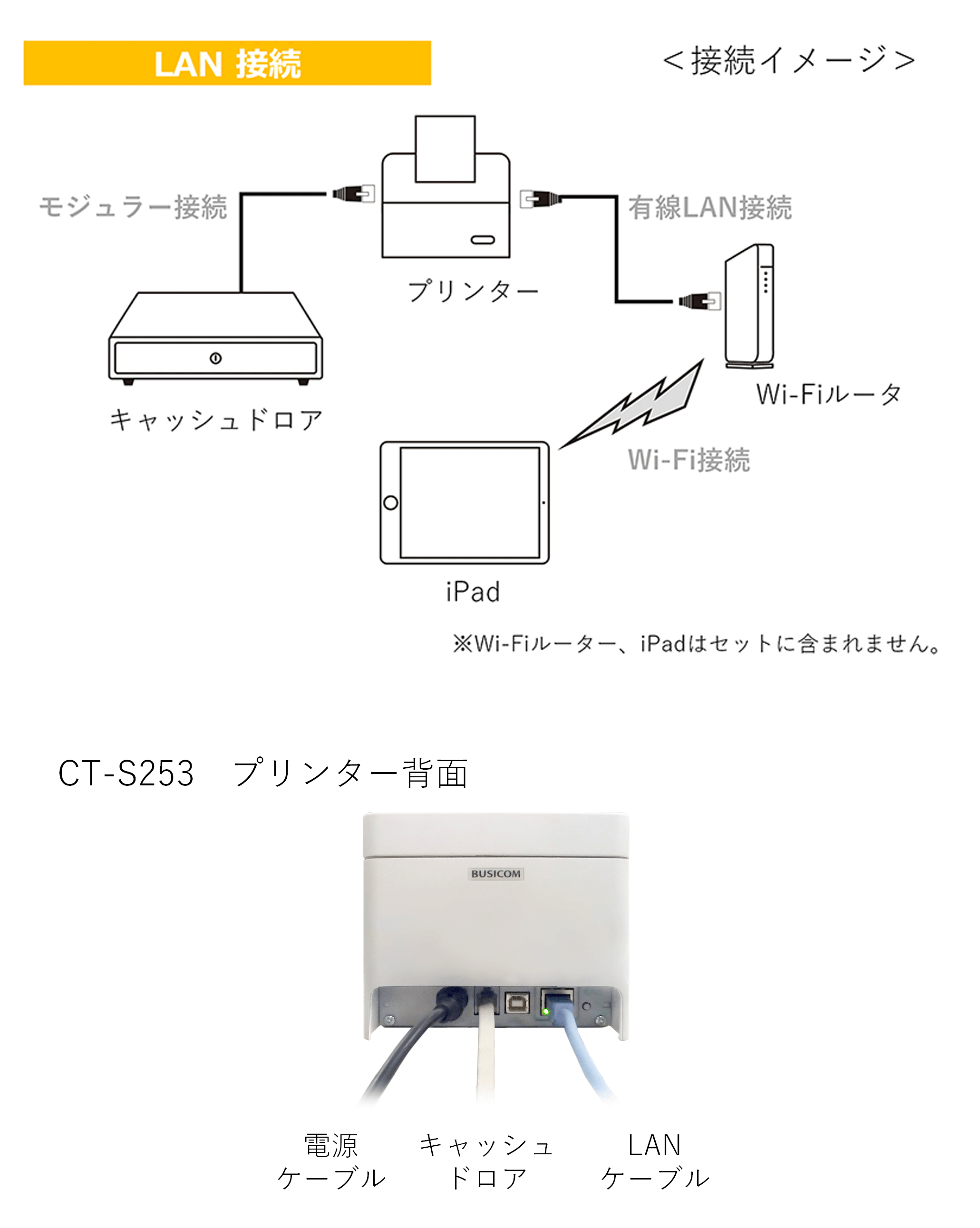

[1] レシートプリンター・キャッシュドロアの開封をして、【接続イメージ】の様に接続を行います。 Wi-Fi ルータ　　　＞＞　CT-S253 レシートプリンター ※有線LANケーブルで接続します。キャッシュドロア　＞＞　CT-S253 レシートプリンター ※キャッシュドロアから出ているモジュラーケーブルで接続します。 ※モジュラーケーブルは、LANケーブルにケーブル形状が非常に似ておりますのでご注意ください。 [2] ビジコム　CT-S253 レシートプリンター（LAN接続）とキャッシュドロアを利用する場合、AppStoreより「Citizen pos printer utility」「あっと印刷」をダウンロードしてアプリをインストールして下さい。あっと印刷 Citizen POS Printer Utility

印刷アプリの設定

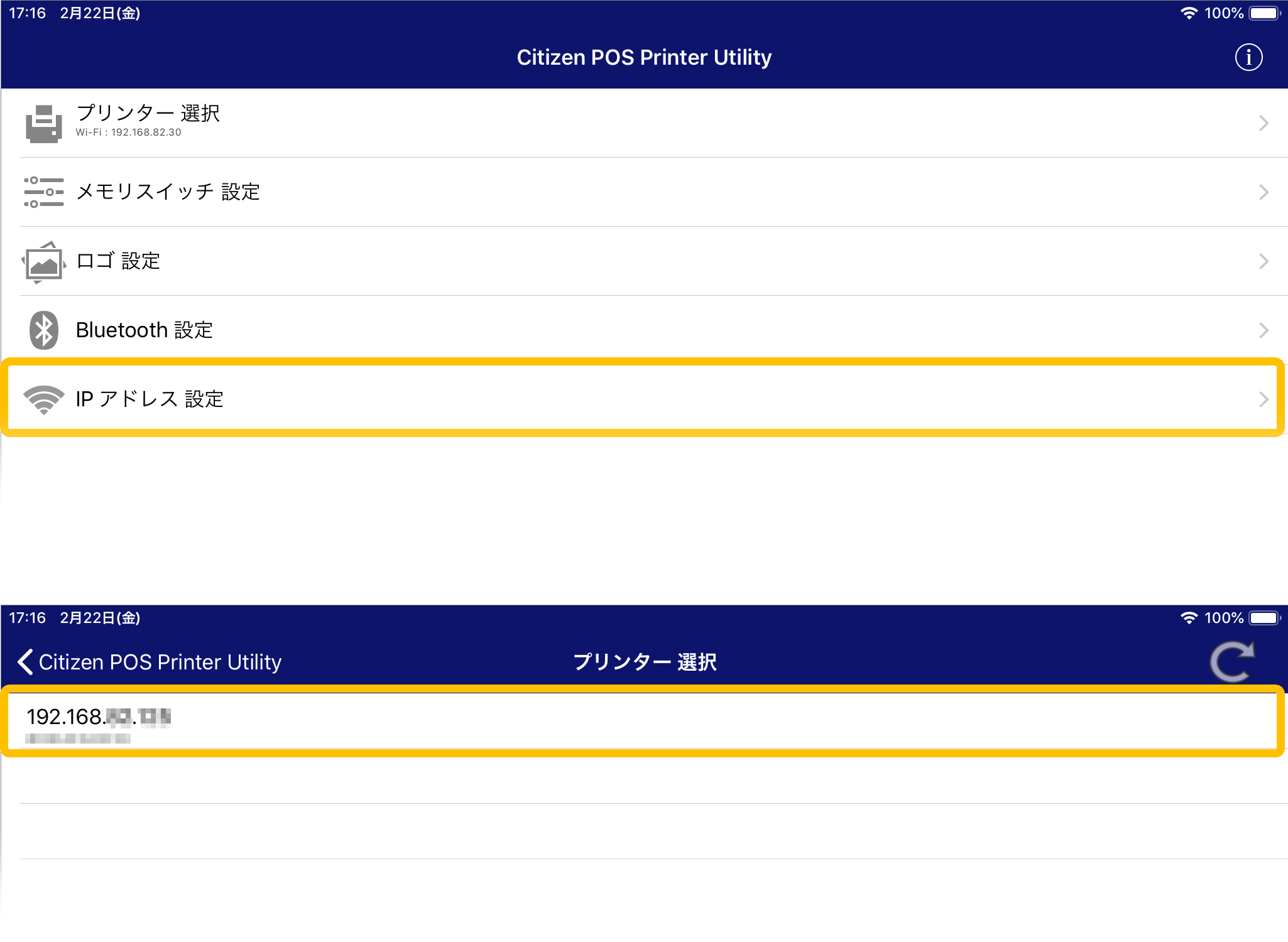

[1] Citizen POS Printer Utilityを使いIPアドレスの確認を行います。 Citizen POS Printer Utility起動し、IPアドレス設定をタップします。 [2] ネットワークに接続されているCT-S253レシートプリンターのIPアドレスが表示されます。 IPアドレスを控えます。

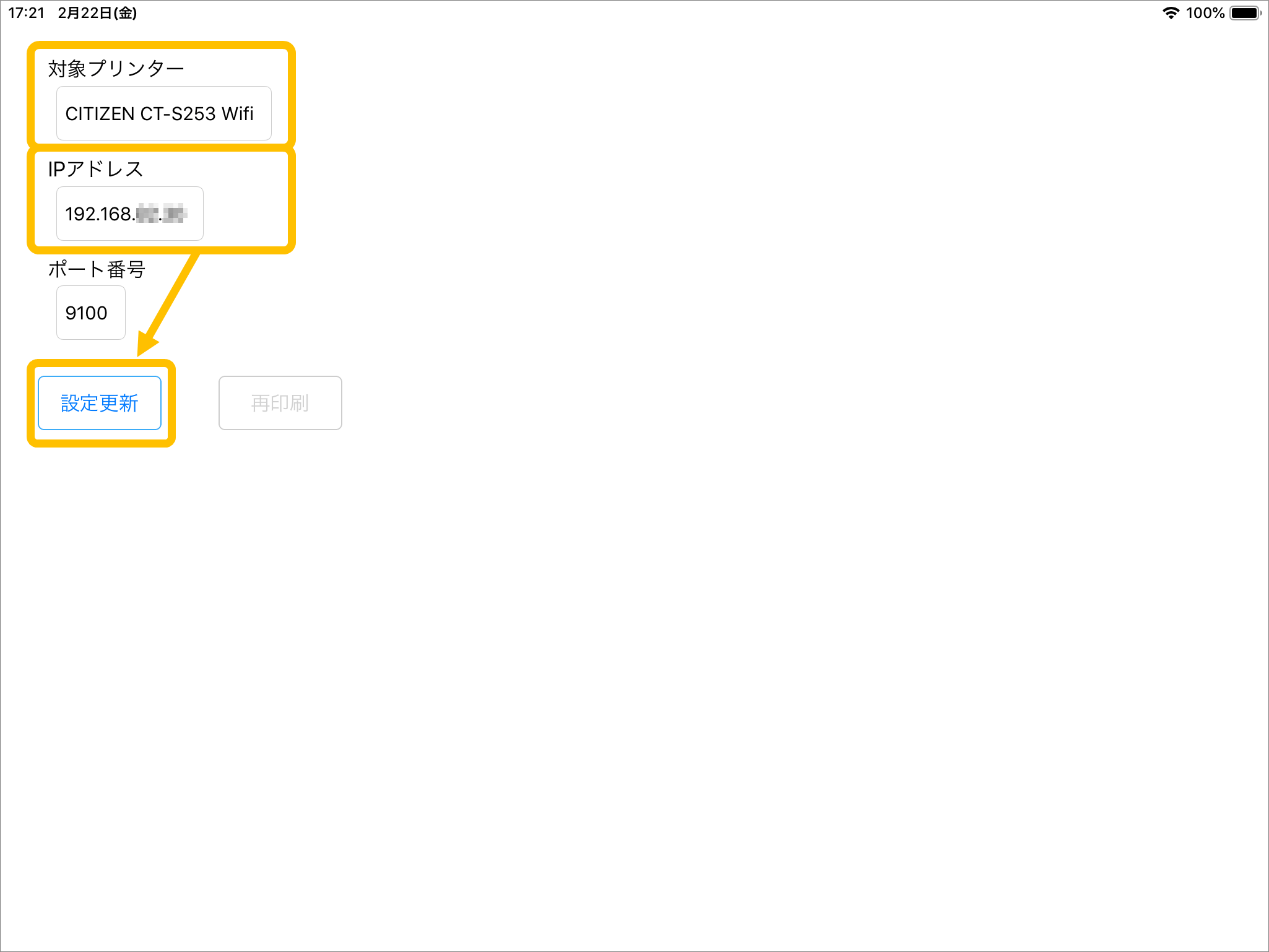

[3] 次に、レシート印刷用アプリの設定を行います。　「あっと印刷」を起動させてください。 [4] 以下の様に設定を行います。対象プリンター：「CITEZEN　CT-S253 Wifi」 IPアドレス：[2]で確認したIPアドレスを入力します。 ※Citizen POS Printer Utility?に表示されたIPアドレスを入力します。 [5] 「設定更新」をタップします。

6-2 スター精密製プリンター・ドロア接続

ここでは、スター精密製レシートプリンター（Bluetooth接続）とキャッシュドロアの接続方法と、設定方法を案内します。

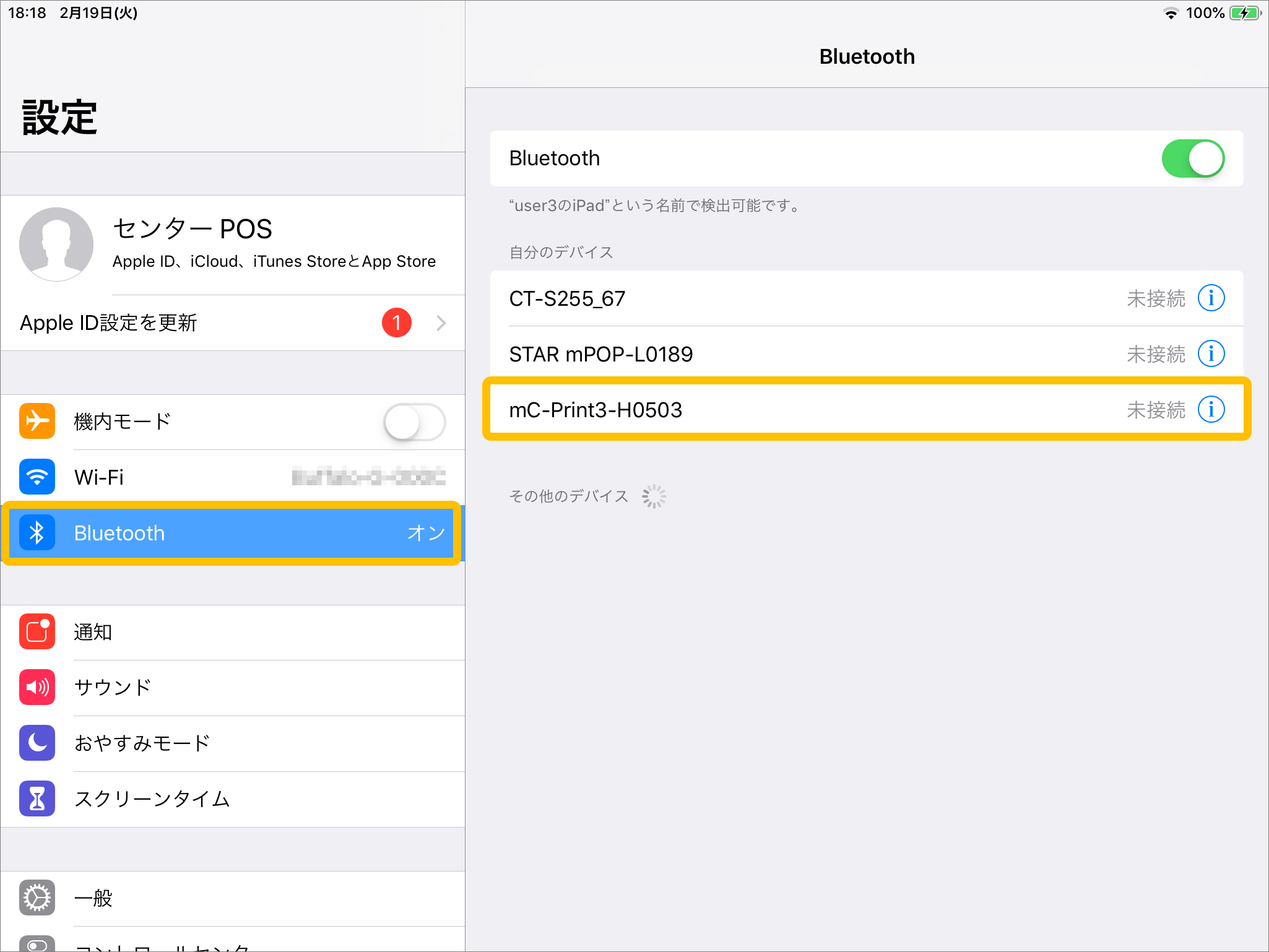

[1] スター精密　プリンター利用を利用する場合、AppStoreより「PassPRNT」を検索してアプリをインストールして下さい。 PassPRNT ※使用できるプリンターと、エミュレーションモードは「PassPRNT」のAppStoreページをご確認願います。 [2] iPadの　設定　>>　Bluetoothをタップします。 [3] Bluetoothを「オン」にします。 [4] スター精密のBluetoothプリンターのペアリンクボタンを押してください。 [5] スター精密のBluetoothプリンターが表示されます。製品をタップしてペアリンクを完了させてください。

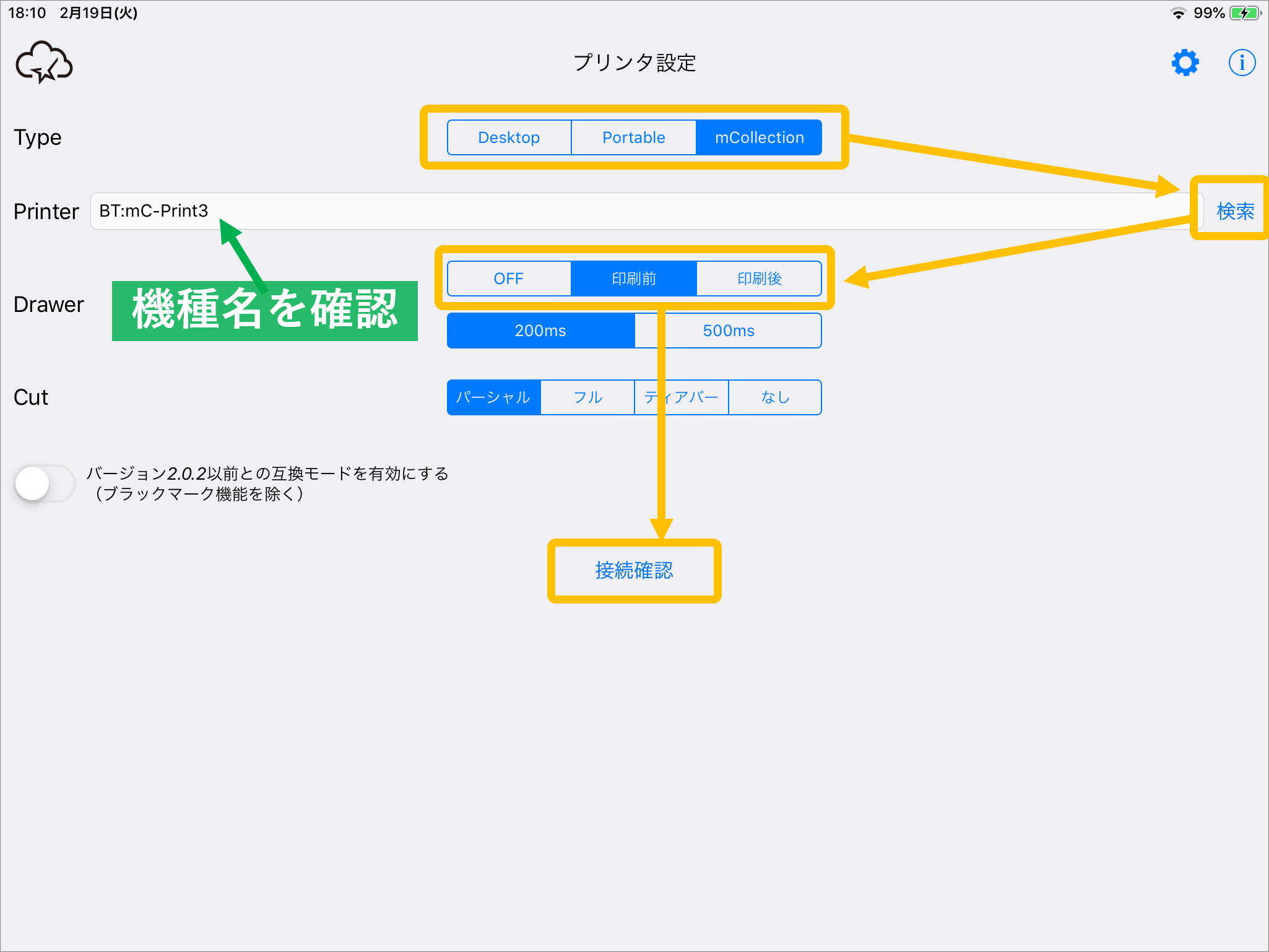

[6] PassPRNTをタップしてアプリを起動します。 [7] Type　を選択し、Printerの「検索」をタップ接続したい製品が表示されたらタップします。 mPOPシリーズの場合は、ｍCollectionを選択。 SM-S210iなどのモバイルプリンターは、Portableを選択してください。 [8] キャッシュドロアを使用される場合は、Drawer項目を「印刷前」を選択して下さい。

6-3 EPSON TM-ｍ30＜LAN＞プリンター・ドロア接続

ここでは、EPSON　TM-m30 レシートプリンター（LAN接続）とキャッシュドロアの接続方法と、設定方法を案内します。

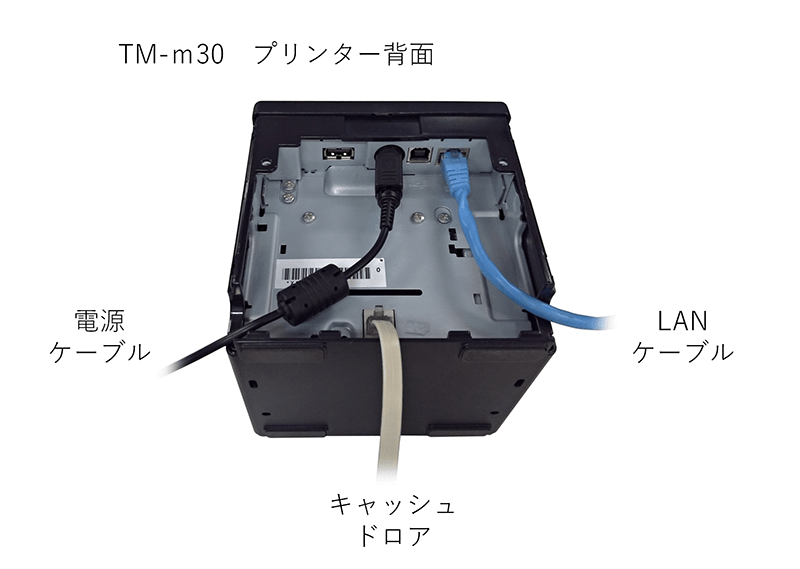

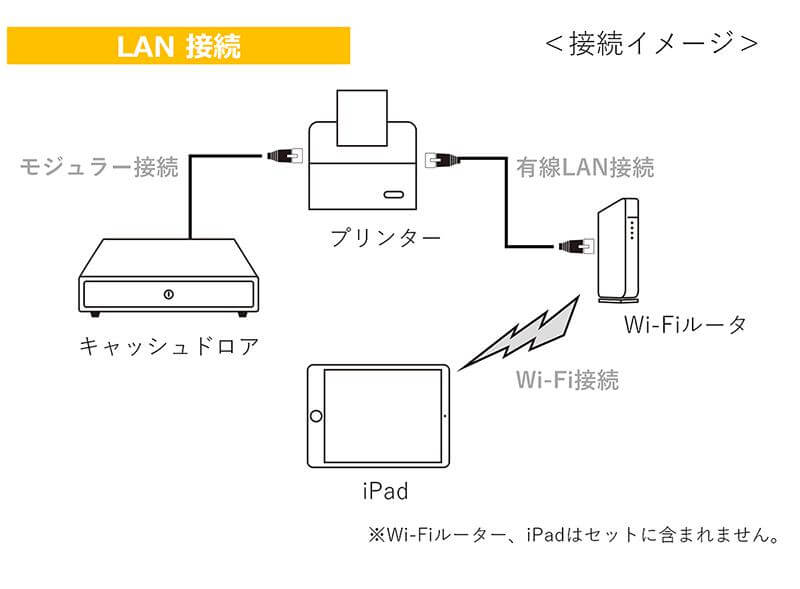

[1] レシートプリンター・キャッシュドロアの開封をして、【接続イメージ】の様に接続を行います。 Wi-Fi ルータ　　　＞＞　TM-m30 レシートプリンター ※有線LANケーブルで接続します。キャッシュドロア　＞＞　TM-m30 レシートプリンター ※キャッシュドロアから出ているモジュラーケーブルで接続します。 ※モジュラーケーブルは、LANケーブルにケーブル形状が非常に似ておりますのでご注意ください。 [2] EPSON　TM-m30 レシートプリンター（LAN接続）とキャッシュドロア利用を利用する場合、AppStoreより「あっと印刷」をダウンロードしてアプリをインストールして下さい。あっと印刷

[2] EPSON　TM-m30 レシートプリンター（LAN接続）とキャッシュドロア利用を利用する場合、AppStoreより「あっと印刷」をダウンロードしてアプリをインストールして下さい。

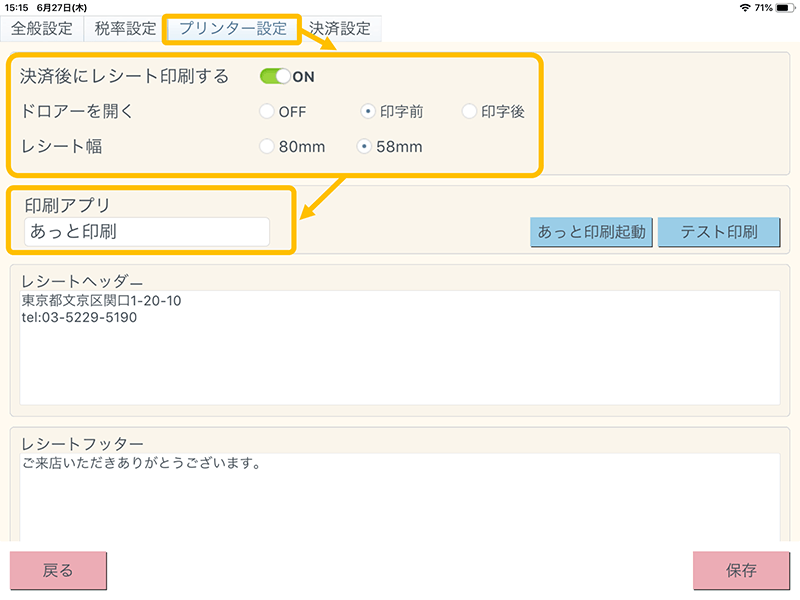

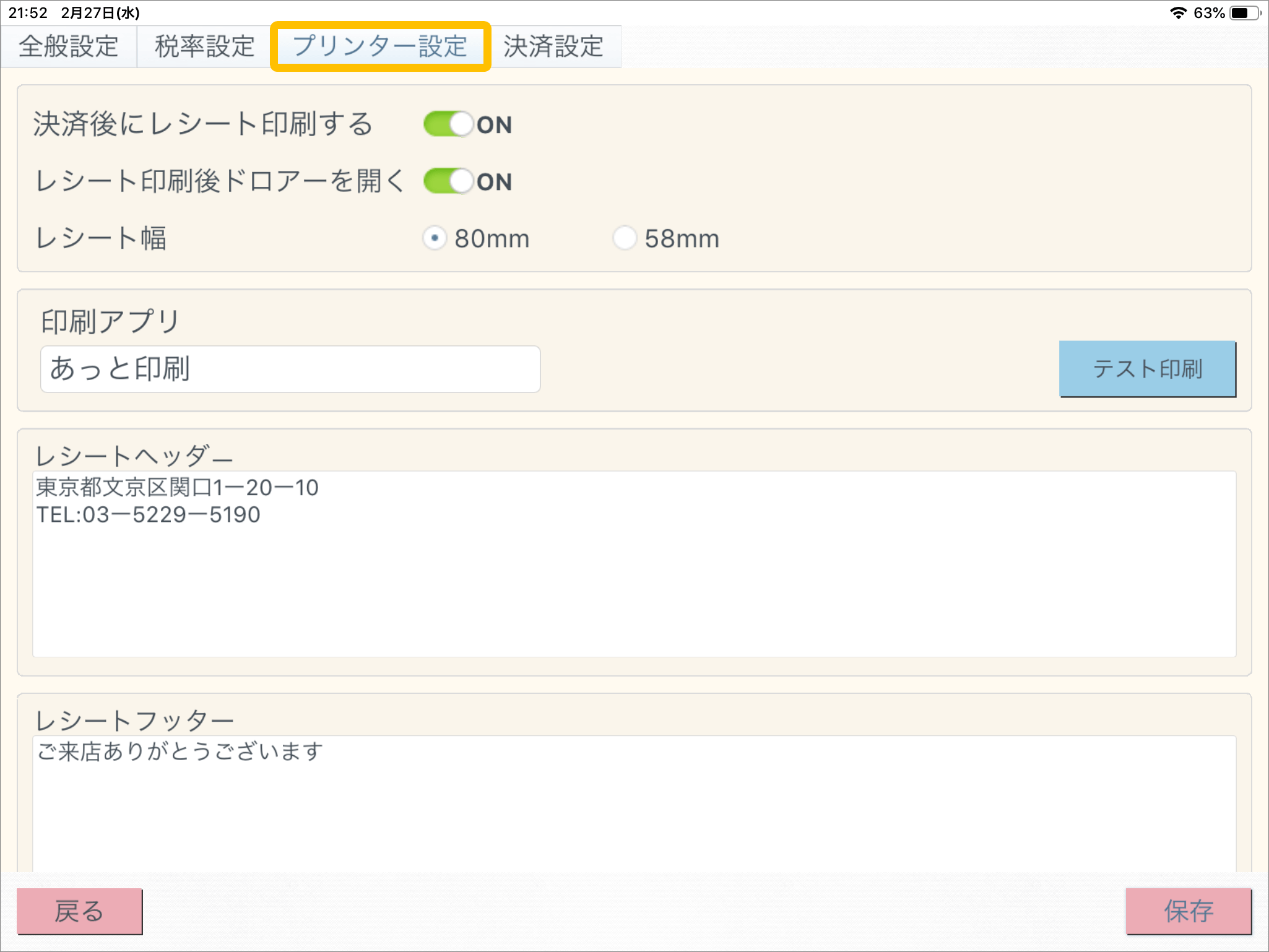

[8] 「プリンター設定」をタップします。以下の用に設定します。決済後にレシートを印刷する：「ON」レシート印刷後ドロアを開く：「印刷前」（キャッシュドロア接続時の設定です。）レシート幅：レシート幅に合わせ、80mmか58mmを選択。印刷アプリ：「あっと印刷」設定後、「保存」ボタンをタップします。 ※「テスト印刷」ボタンでプリンターの接続確認ができます。

6-4 その他 Bluetoothプリンター・ドロア接続

ここでは、その他　Bluetoothプリンター・ドロアの設定方法を案内します。

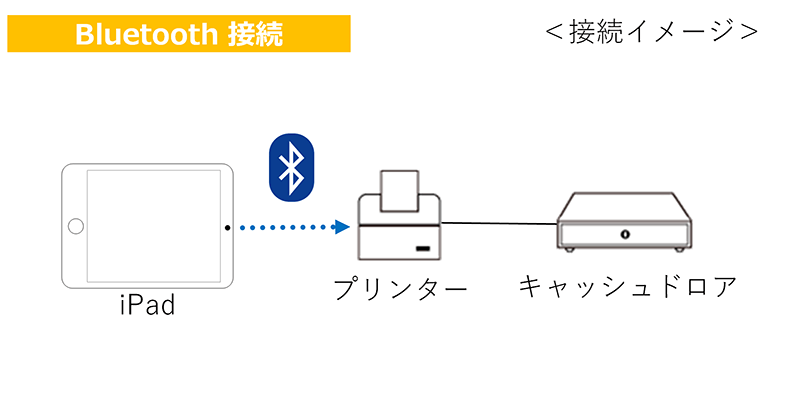

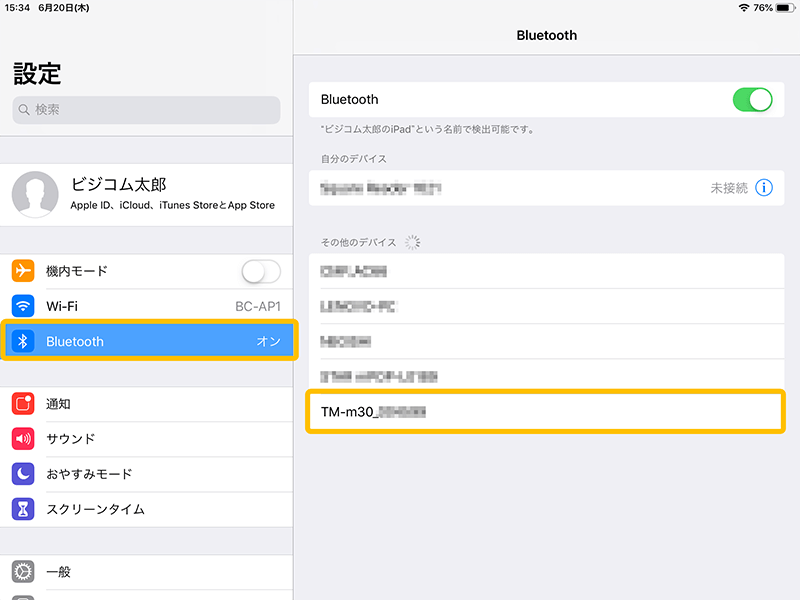

あっと決済で利用できるBluetoothプリンターはこちらをご確認願います。 [1] レシートプリンター・キャッシュドロアの開封をして、【接続イメージ】の様に接続を行います。 [2] Bluetoothプリンターとキャッシュドロア利用を利用する場合、AppStoreより「あっと印刷」をダウンロードしてアプリをインストールして下さい。あっと印刷 [3] iPadの　設定　>>　Bluetoothをタップします。 [4] Bluetoothを「オン」にします。 [5] 接続したいBluetoothプリンターのペアリンクボタンを押してください。 [6] 接続したいBluetoothプリンターが表示されます。製品をタップしてペアリンクを完了させてください。 SII製プリンターの場合：プリンターの電源がオフの状態で電源スイッチを7 秒以上押し続けると、プリンタは約60 秒間のペアリングモードになります。ペアリングモード中にペアリングを実施してください。

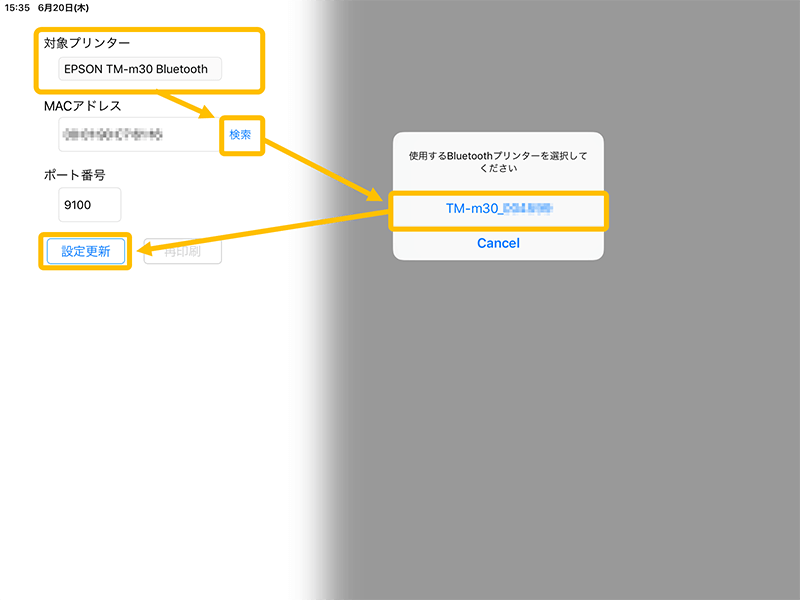

[7]次に、レシート印刷用アプリの設定を行います。「あっと印刷」を起動させてください。 [8] 以下の様に設定を行います。対象プリンター：接続したいBluetoothプリンターを選択 MACアドレスの「検索」をタップし、 iPadにBluetooth接続されている「対象プリンター」が表示されます。Bluetoothプリンターを選択してください。 [9] 「設定更新」をタップします。

[11] 「プリンター設定」をタップします。以下の用に設定します。決済後にレシートを印刷する：「ON」レシート印刷後ドロアを開く：「印刷前」（キャッシュドロア接続時の設定です。）レシート幅：レシート幅に合わせ、80mmか58mmを選択。印刷アプリ：「あっと印刷」設定後、「保存」ボタンをタップします。 ※「テスト印刷」ボタンでプリンターの接続確認ができます。

6-1 ハードウェアの接続（CT-S253 USB接続の場合）

ここでは、あっと決済の「ハードウェアの接続（CT-S253USB接続の場合）」を案内します。

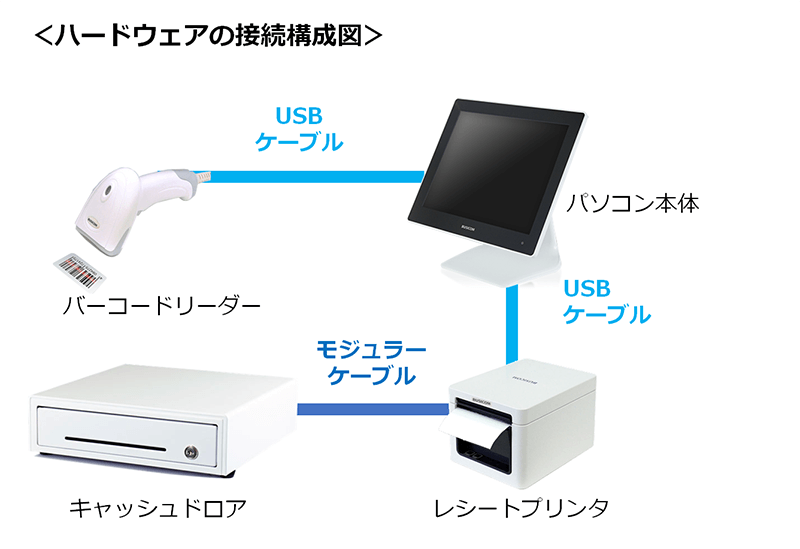

■バーコードスキャナの接続図の様に、バーコードスキャナのUSBケーブルをPOS本体のUSBポートに接続します。

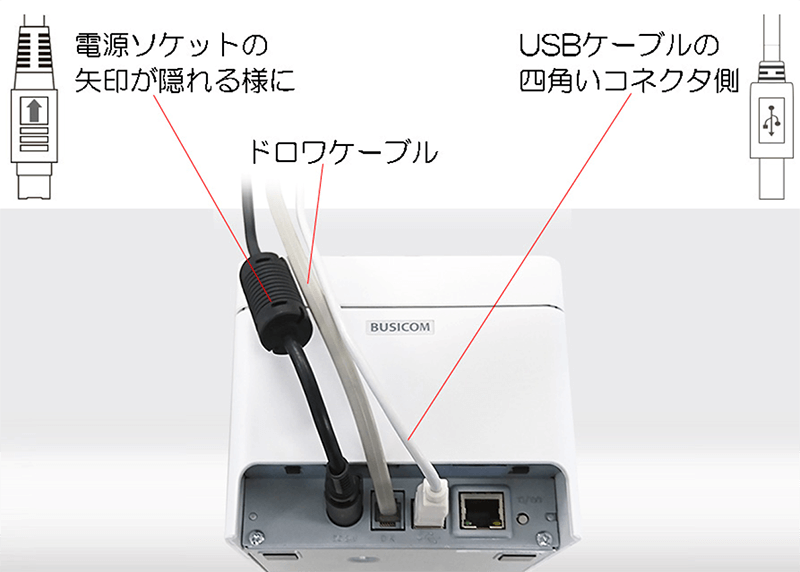

■プリンターと各種ケーブルの接続 [1]図の様に、プリンターとキャッシュドロアを接続します。プリンタの電源アダプタとで電源コードを接続し、プリンターへ接続してください。 [2]キャッシュドロアのケーブルを接続してください。 [3]USBケーブルの四角いコネクタ側をプリンターへ接続してください。USBケーブルの逆側は、POS本体のUSBポートに接続してください。

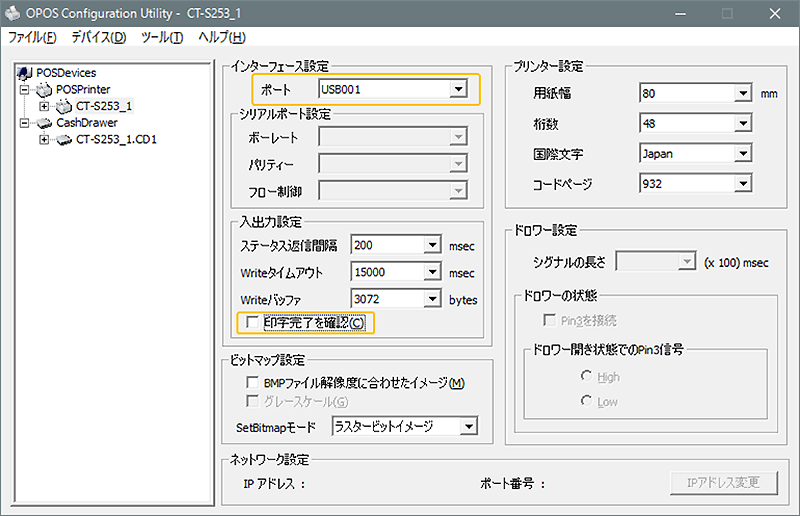

[1] Windowsマークより、Citizen＞Configuration Utility を選択してプリンターのユーティリティーソフトを起動させます。 [２]ユーティリティーソフトの設定をします。「印字完了の確認」のチェックボックスを外します。注意：全ての設定が完了してもレシートプリンターから印刷ができない場合は、「ポート」の「USB001」を「USB002」や「USB003」へ変更してください。

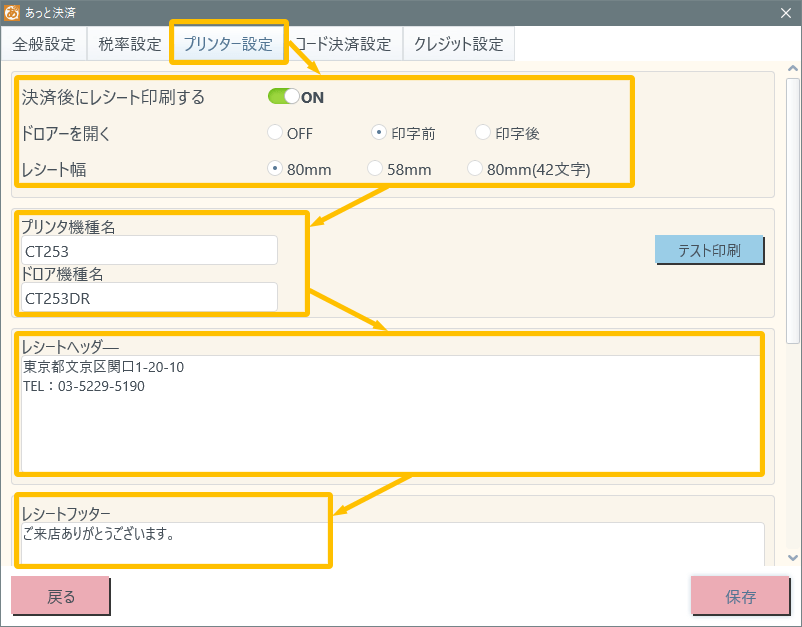

[5]「プリンター設定」をタップします。以下の設定を行います。・決済後にレシートを印刷する：ON ・ドロアを開く：印字前・レシート幅：レシート幅を80mmと58mmの選択ができます。・プリンタ機種名：CT253 ・ドロア機種名：CT253DR ・レシートヘッダー　レシートの上部の住所などの情報を登録できます。・レシートフッター　レシート下部の情報を登録できます。保存を押し、設定を登録させます。テスト印字を押して、レシートが印刷されるか確認をしてください。以上で設定を完了です。

6-3 ハードウェアの接続（SM-S210i Bluetooth接続の場合）

ここでは、あっと決済の「ハードウェアの接続（ SM-S210i Bluetooth接続の場合）」を案内します。

■バーコードスキャナの接続図の様に、バーコードスキャナのUSBケーブルをPOS本体のUSBポートに接続します。

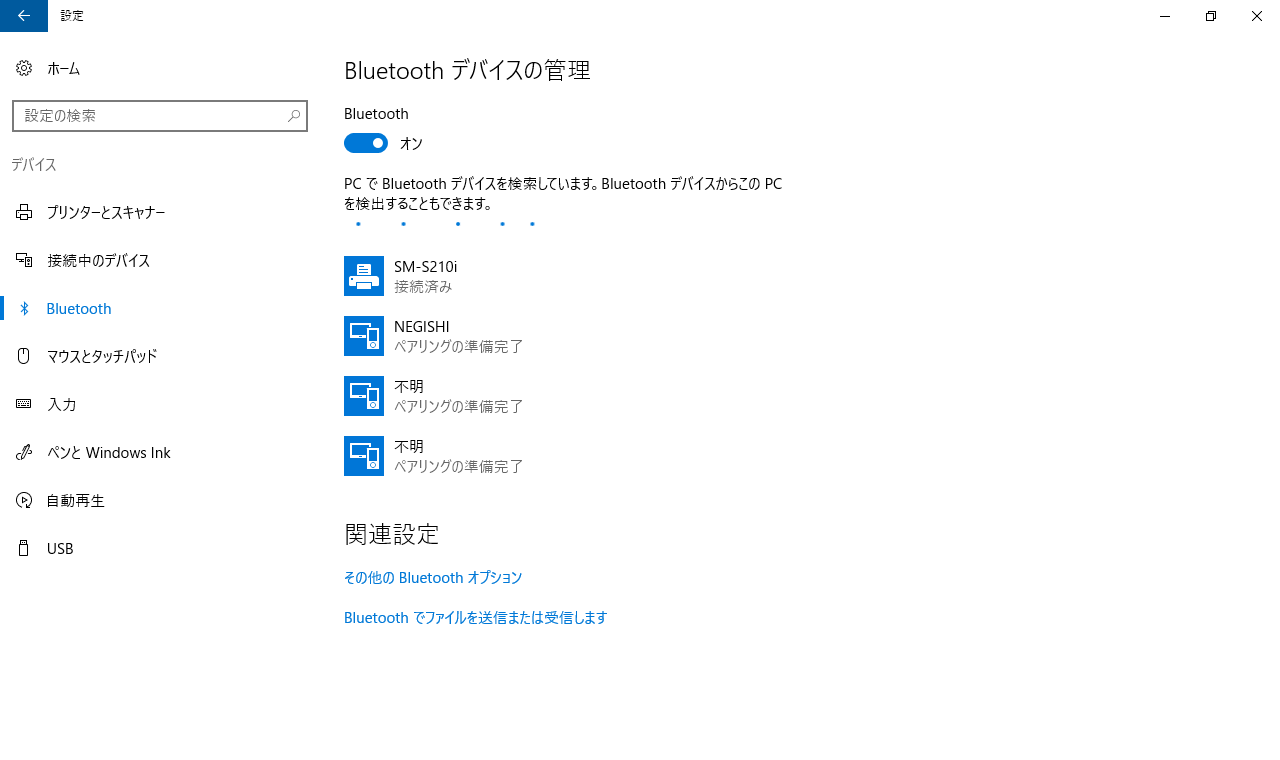

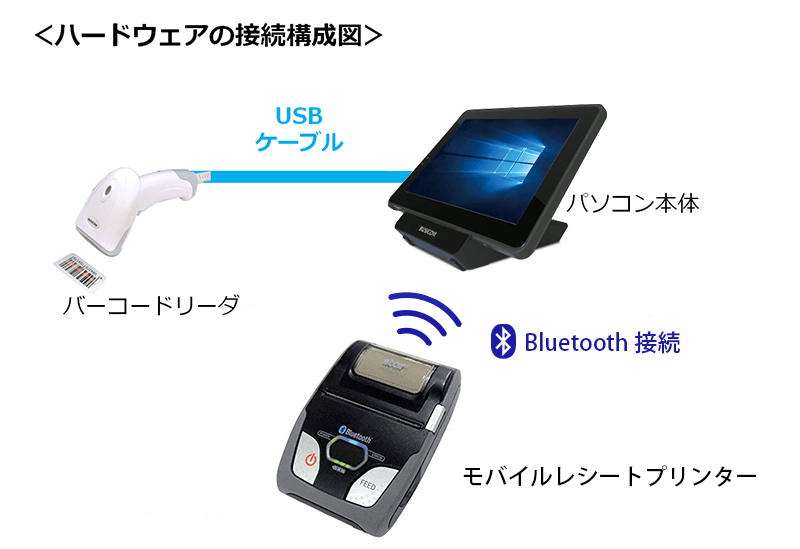

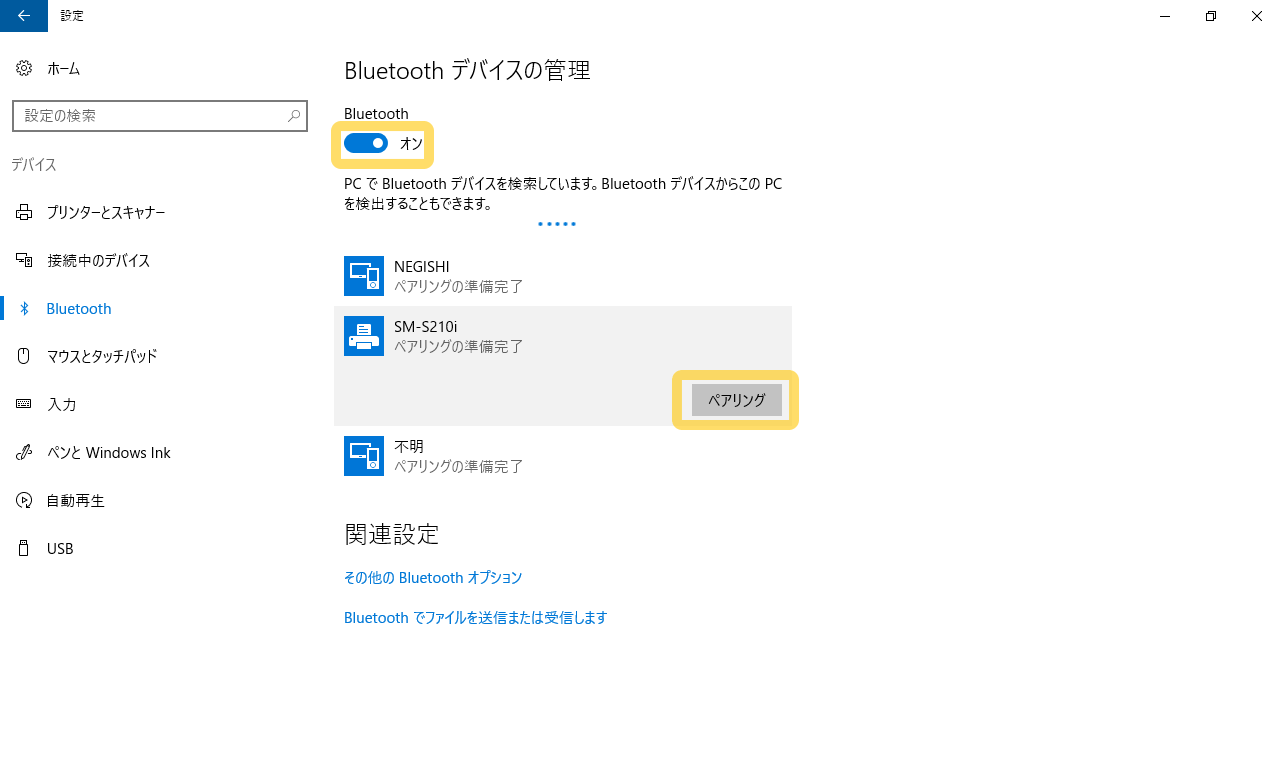

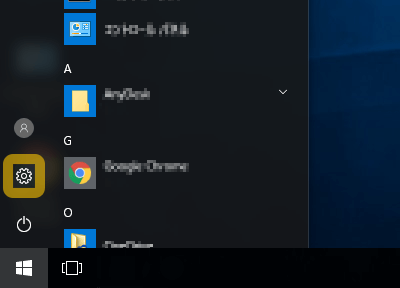

■プリンターと各種ケーブルの接続このプリンターの場合は、図の様に、プリンターをBluetoothで接続します。

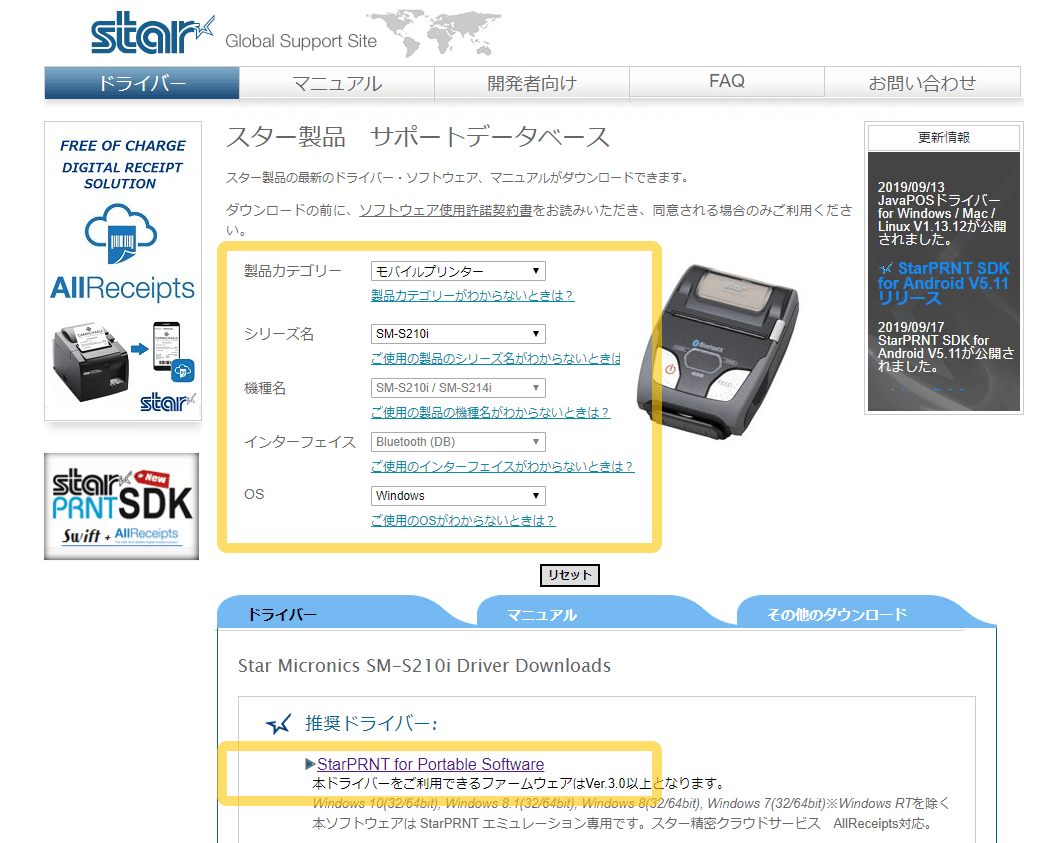

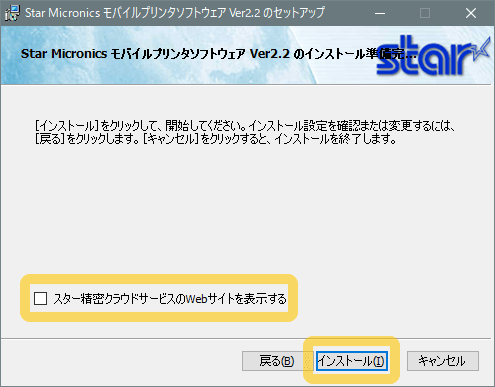

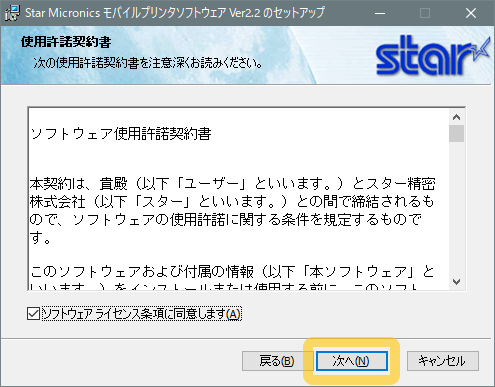

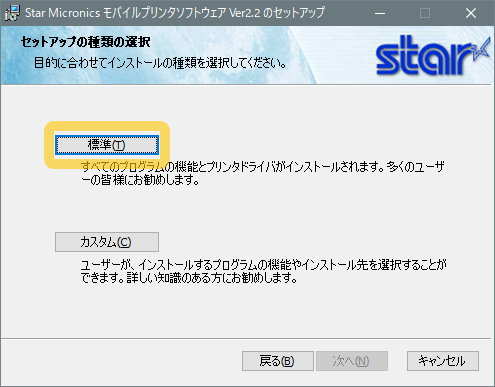

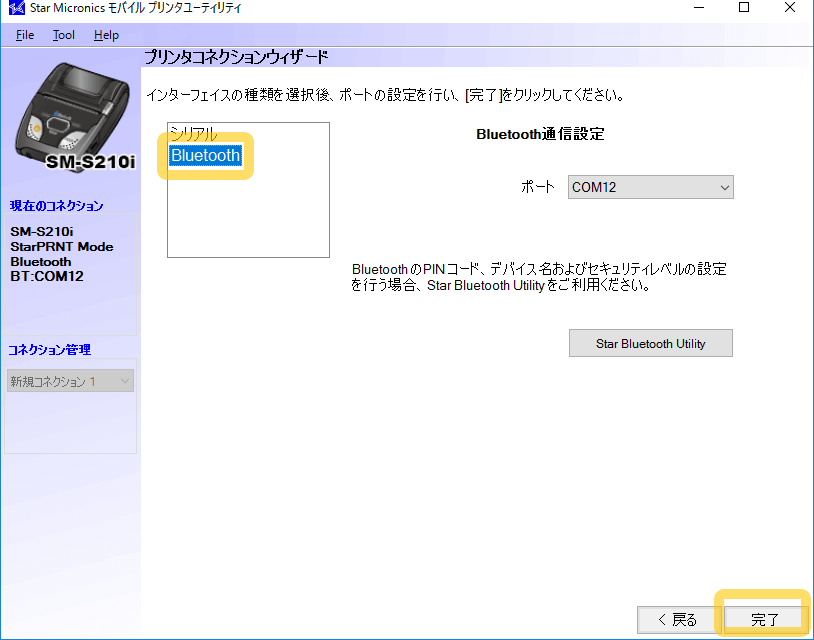

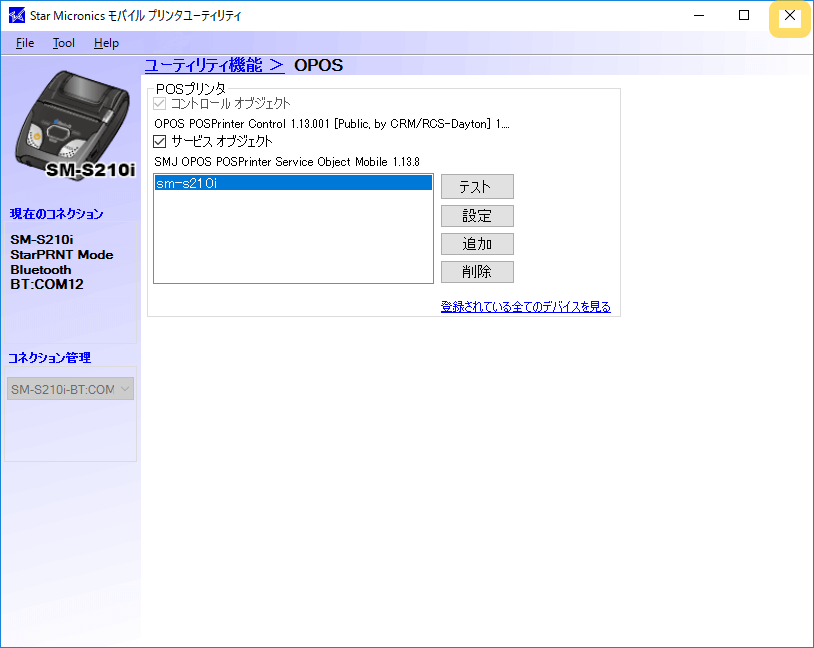

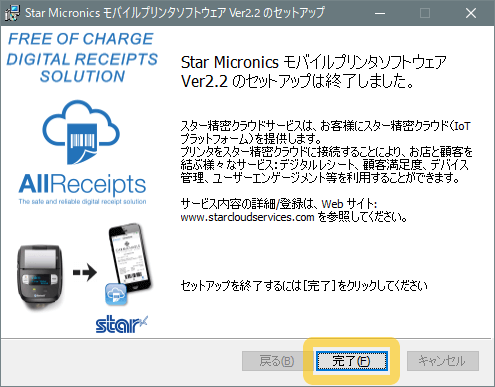

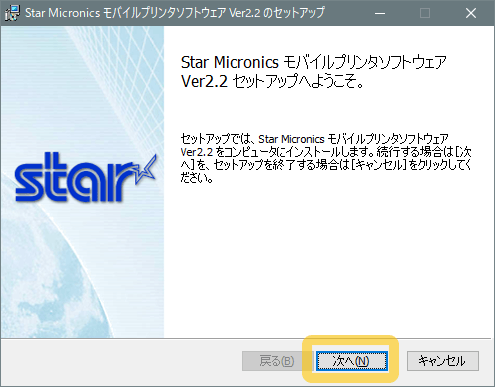

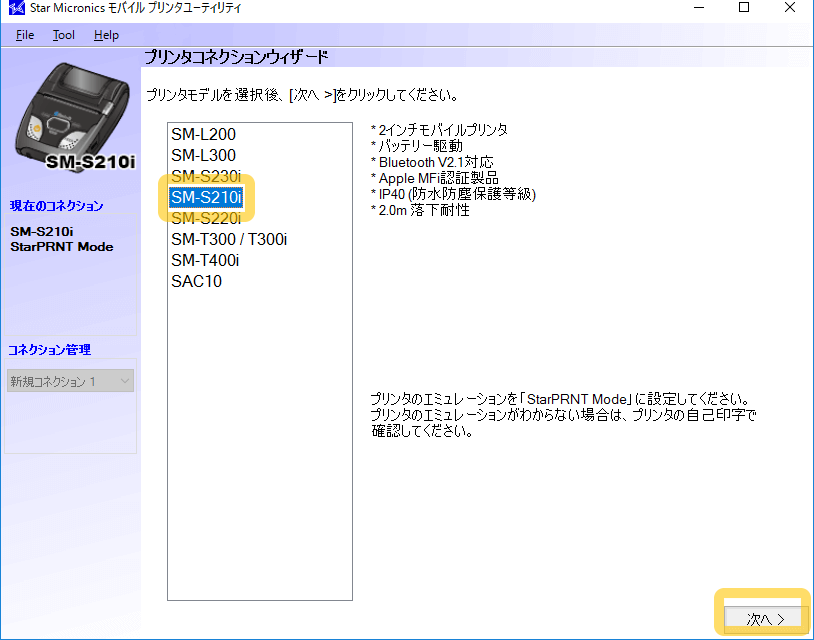

■SM S210i のプリンターユーティリティーのインストール [1]Star精密の HP よりプリンターユーティリティーをダウンロードします。 http://www.star-m.jp/ 上記サイトより「ダウンロード」＞小型プリンターの「ソフトウェア」 [2]ダウンロードページで以下のように選択を行います。製品カテゴリ：モバイルプリンターシリーズ名：SM S210i OS：Windows 「StarPRNT for Portable Software 」を選択した上で、「 StarPRNT for Portable V2.2 CD 一括ダウンロード (86.5MB) 」を選択します。 ※スター精密の HP は予告なく変更される場合があります。
